    FIBERSTAR

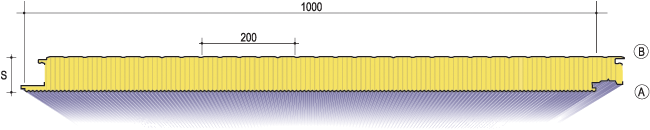

    Pannelli metallici precoibentati con isolamento in fibra minerale per pareti a giunto nascosto(disponibili anche nella versione con supporto interno forato).

    Dimensioni

    larghezza mm 1000.

    lunghezza a richiesta da produzione in continuo.

    Spessore isolante standard

    mm 50 - 60 - 80 - 100 - 120 - 150 - 200 (Pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi).

    Supporto esterno

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato; rame (CORAM)

    Isolamento

    realizzato mediante uno strato di coibente di speciale configurazione, in fibre minerali ad alta densità (80 - 100 Kg/m3 • λ = 0,040 W/mK), disposte perpendicolarmente al piano delle lamiere.

    Trattamenti protettivi per supporto esterno

    preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.

    Reazione al fuoco

    A2,s1-d0 - su pannello normale non forato, la foratura non consente questa classificazione.



    Disponibili su richiesta
    fibre minerali ad alta densità 100 Kg/m3
    Classe Pannello Spessore Ente Certificatore
    E.I. 60 Fiberstar (certificato) 80 mm Tecnalia
    E.I. 90 Fiberstar (certificato) 100 mm Tecnalia
    A2-s1,d0 Fiberstar (tutti) da 50 a 100 mm Istituto Giordano



    TABELLA CARICHI

    DISTANZA APPOGGI(mm)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA ≤ 1/200 L
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    50ACCIAIO0,5 + 0,5 214 120 77 53 39 30 24 19 16 13
    60ACCIAIO0,5 + 0,5 218 123 79 55 40 31 24 20 16 14
    80ACCIAIO0,5 + 0,5 291 164 105 73 54 41 32 26 22 18
    100ACCIAIO0,5 + 0,5 352 198 127 88 65 49 39 32 26 22
    120ACCIAIO0,5 + 0,5 422 238 152 106 78 59 47 38 31 26
    150ACCIAIO0,5 + 0,5 523 297 190 132 97 74 59 48 39 33
    200ACCIAIO0,5 + 0,5 554 397 254 176 129 99 78 63 52 44
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA ≤ 1/200 L
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    1,50 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    50ACCIAIO0,5 + 0,52251466736221511
    60ACCIAIO0,5 + 0,5237154924930201410
    80ACCIAIO0,5 + 0,524016013481543929231815
    100ACCIAIO0,5 + 0,5248183146121917051403125
    120ACCIAIO0,5 + 0,52591911521261088465503932
    150ACCIAIO0,5 + 0,527720416213411510083665242
    200ACCIAIO0,5 + 0,530822617914812611098887560

    Approfondimenti sul rapporto di prova:

    (Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
